Colorazione della pelle con nanopigmenti e ultrasuoni: ricerca e limiti
Gli ultrasuoni possono migliorare la colorazione della pelle con nanopigmenti? La ricerca riportata in questo articolo d’archivio descrive un aumento della forza colorante in determinate condizioni di trattamento in bagno a ultrasuoni. Individua però un limite importante: la penetrazione del pigmento rimaneva superficiale e il cuore della pelle esaminata non risultava colorato.
Nota sulla fonte: l’articolo persiano è stato pubblicato il 10 agosto 2019 e attribuisce la ricerca a Bashir Katouzian, Amir Kiomarsi e Abousaeid Rashidi, nella rivista scientifica di scienza e tecnologia del colore. Questa edizione tradotta riorganizza lo studio per facilitarne la lettura e ne conserva le condizioni sperimentali riportate. Descrive una ricerca di laboratorio, non una ricetta produttiva convalidata né un processo dichiarato come utilizzato da Dalir.
Obiettivo e contesto della ricerca
Per tingere la pelle si impiegano normalmente coloranti anionici, tra cui coloranti diretti, acidi e metallocomplessi. Lo studio esamina un approccio meno convenzionale: colorare la pelle con un nanopigmento in bagno a ultrasuoni, cercando di migliorare assorbimento e uniformità e di ridurre potenzialmente i tempi. La progettazione degli esperimenti segue il metodo Taguchi e utilizza K/S come risposta di forza colorante da ottimizzare.
La struttura fibrosa tridimensionale della pelle può ostacolare la penetrazione delle sostanze coloranti. La chimica della concia e le altre sostanze associate alle proteine influenzano il fissaggio: la tintura richiede quindi conoscenze tecniche, valutazione pratica ed esperienza.
Il testo distingue le pelli leggere, come ovine e caprine, impiegate per fodere, abbigliamento e guanti, da quelle più pesanti, come bovine e bufaline, destinate a impieghi che richiedono maggiore resistenza. La profondità di colorazione desiderata dipende dall’uso finale. Pigmentazione superficiale e tintura passante non indicano lo stesso risultato.
Pigmenti, dimensioni delle particelle e ultrasuoni
L’articolo definisce i nanopigmenti come particelle coloranti insolubili, organiche o inorganiche, inferiori a 100 nanometri. Dimensione, forma e dispersione influenzano deposito, aggregazione e penetrazione. La riduzione delle dimensioni modifica la superficie specifica e il comportamento ottico; una buona dispersione è quindi centrale nell’esperimento.
Tra le famiglie organiche il testo cita pigmenti azoici, chinacridonici, antrachinonici e ftalocianinici; tra quelle inorganiche menziona ossidi, solfuri, cromati e nerofumo. Si tratta di esempi di contesto presenti nella fonte storica, non di una raccomandazione sull’idoneità attuale di ogni sostanza alla produzione della pelle.
Miscelazione ad alta velocità, disperdenti, ultrasuoni, modifica superficiale e microincapsulazione sono indicati come approcci alla lavorazione dei pigmenti. Il testo introduttivo menziona anche un aumento del 40% dell’esaurimento del bagno e una riduzione del 55% del tempo di tintura. L’articolo web non offre dati comparativi sufficienti per considerarli risultati garantiti di questo esperimento o della produzione industriale.
Materiali e apparecchiature sperimentali
Il supporto riportato era pelle ovina conciata al cromo proveniente da una conceria di Charmshahr, Varamin. Il materiale colorante era Reso-Nano Red, identificato come C.I. Pigment Red 8 e descritto come prodotto in Pakistan. Per il lavaggio veniva utilizzato il detergente non ionico Rockapon RCP-5 di SDL.
La fonte elenca acido acetico industriale e idrossido di sodio per regolare il pH, oltre a urea, anilina e glicole etilenico tra gli agenti rigonfianti. Descrive inoltre apparecchiature a ultrasuoni con potenze nominali di 160 e 320 W. Questi dati documentano l’esperimento storico; scelta e manipolazione delle sostanze richiedono una valutazione professionale adeguata.
Preparazione dei campioni e metodi di colorazione
I campioni venivano lavati a 40°C per 30 minuti per rimuovere impurità come grassi e cere, quindi asciugati a temperatura ambiente. Il testo raccomanda di non superare 50°C durante il lavaggio e sottolinea l’importanza di un risciacquo completo per limitare successive disuniformità.
Per l’ammollo, i campioni erano immersi in acqua distillata con l’agente rigonfiante scelto, a pH 7 e con rapporto bagno/materiale di 70:1, per il tempo previsto. Prima della colorazione, la dispersione del nanopigmento rosso veniva miscelata ad alta velocità per tre ore.
Nel confronto convenzionale, un campione di 2 g veniva introdotto a 40°C. La temperatura saliva a 50°C a 1°C al minuto; il campione restava a questa temperatura per un’ora, quindi veniva estratto e risciacquato. Nel metodo a ultrasuoni il bagno partiva ugualmente da 40°C e raggiungeva 50°C in dieci minuti, seguiti dal tempo di trattamento selezionato. Il rapporto bagno/materiale rimaneva 70:1.
Misurazione del colore e microscopia
Dopo l’asciugatura, i campioni venivano valutati nel sistema CIELAB. La riflettanza era misurata con uno spettrofotometro GretagMacbeth Color-Eye 7000A, illuminante D65 e osservatore standard di 10°, tra 360 e 760 nm a intervalli di 10 nm. La risposta di forza colorante veniva ricavata dalla riflettanza a 560 nm, indicata come massimo di assorbimento.
Lo studio utilizza K/S = (1 − R)² / (2R), dove R è la riflettanza espressa come frazione. K/S è un indicatore ottico della forza colorante: non equivale a una misura diretta della massa di pigmento penetrata nella pelle.
La valutazione della solidità alla luce è descritta con riferimento a ISO 105-B01, alla scala dei blu e a un’apparecchiatura AUTONICS-FS4E. Le condizioni riportate sono 20–25°C e umidità del 10–15%. Campioni rivestiti d’oro venivano osservati con un microscopio elettronico a scansione Philips XL30; superfici e sezioni erano esaminate anche con un microscopio ottico polarizzatore BEL Photonics MPL-15.
Disegno Taguchi L9: quattro fattori su tre livelli
Le prove preliminari esaminavano concentrazione del pigmento, tipo e quantità di rigonfiante, disperdente, durata degli ultrasuoni, tempo di ammollo e confronto con il riscaldamento convenzionale. Il testo osserva che variare un solo fattore alla volta richiede risorse e non permette di analizzare adeguatamente le interazioni.
- Fattore A — durata del trattamento a ultrasuoni: 2, 3 e 4 ore.
- Fattore B — durata dell’ammollo: 2, 12 e 24 ore.
- Fattore C — agente rigonfiante: glicole etilenico, anilina e urea, a concentrazione fissa del 10%.
- Fattore D — dosaggio del pigmento: 5%, 10% e 15% rispetto alla massa della pelle.

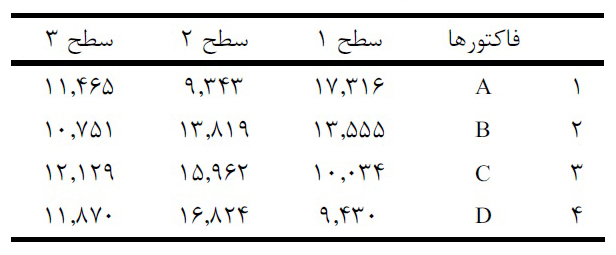

È stata scelta una matrice ortogonale L9 per valutare i quattro fattori con un numero limitato di esperimenti. Il software Qualitek-4 è stato utilizzato per confrontare le risposte di forza colorante e analizzare i livelli selezionati.
Risultati riportati sulla forza colorante

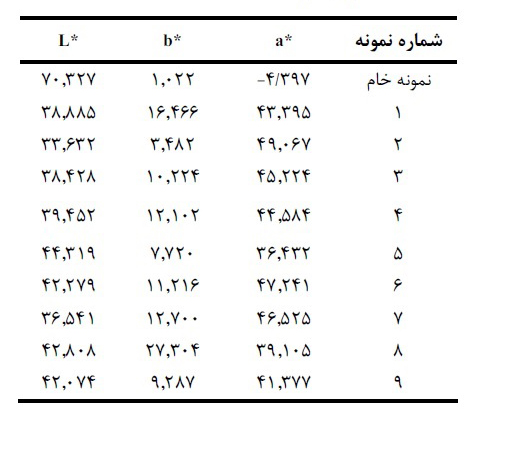

L’articolo descrive un valore maggiore di rosso (a*) e una minore luminosità (L*) nei campioni con colore più intenso. Il campione 2 presentava il K/S più alto riportato, 25,75, mentre il campione 5 mostrava il più basso, 6,60. I valori si riferiscono ai campioni e alle condizioni di misura dello studio.
La combinazione ottimale riportata era A1–B2–C2–D2: due ore di ultrasuoni, dodici ore di ammollo, anilina come rigonfiante e pigmento al 10% rispetto alla massa della pelle. Il testo associa questa combinazione a maggiore forza colorante e minori striature nel disegno sperimentale esaminato. Non costituisce un optimum universale per altri pellami, pigmenti o impianti.
L’analisi della varianza attribuiva circa il 39,495% del contributo alla durata degli ultrasuoni, il 32,882% al dosaggio del pigmento e il 6,694% al tempo di ammollo. Nel modello la durata del trattamento era il fattore più influente, mentre l’ammollo contribuiva meno degli altri fattori selezionati.
Solidità alla luce e al lavaggio
Per la maggior parte dei campioni il testo riporta una solidità alla luce di 6–7 sulla scala dei blu, il cui massimo è 8. Descrive inoltre una solidità al lavaggio molto buona nel confronto con la scala dei grigi, con massimo 5, senza fornire nel testo un voto preciso per ogni campione.
La buona resistenza al lavaggio è attribuita in parte alla scarsa solubilità del pigmento in acqua e alla sua limitata tendenza a lasciare la pelle per passare nel bagno di lavaggio. Sono osservazioni della ricerca: le prestazioni dipendono dal campione e dalle condizioni di prova.
Microscopia: colore superficiale migliore, penetrazione limitata
Le micrografie elettroniche sono state utilizzate per esaminare i depositi superficiali e gli aggregati di pigmento. La microscopia polarizzata di una sezione di pelle spessa circa 1 mm mostrava una penetrazione di circa 0,1 mm; la parte centrale rimaneva non colorata. La fonte propone struttura e qualità del supporto, concentrazione del pigmento e quantità di rigonfiante come possibili spiegazioni della profondità limitata.
Chiarimento redazionale: il testo originale riporta unità incoerenti per gli aggregati: circa 200 nm nella discussione e 200 μm nella conclusione. Contiene inoltre riferimenti alle figure e descrizioni degli ingrandimenti non coerenti. Questa traduzione non sceglie una delle indicazioni discordanti come misura verificata. Prima di utilizzare tali dati quantitativamente va consultata la pubblicazione scientifica originale.
Conclusioni e significato pratico
Nell’esperimento descritto, gli ultrasuoni miglioravano la risposta ottica di forza colorante e il trattamento selezionato produceva un aspetto rosso più intenso. La microscopia evidenziava però un effetto prevalentemente superficiale e una penetrazione ridotta. Un colore più intenso non dimostrava quindi una colorazione passante della pelle.
Lo studio offre un esempio di progettazione degli esperimenti e della distinzione tra colore superficiale, forza colorante, solidità e profondità di penetrazione. Per un eventuale passaggio di scala occorrerebbe convalidare supporto, sostanze, impianto e prestazioni rispetto all’applicazione prevista.
Domande frequenti
Gli ultrasuoni hanno colorato tutta la sezione della pelle?
No. La sezione riportata mostrava circa 0,1 mm di penetrazione in pelle spessa circa 1 mm, con il cuore non colorato.
Che cosa rappresentava K/S?
Era la risposta ottica di forza colorante utilizzata per confrontare i trattamenti e ottimizzare i fattori selezionati.
L’optimum riportato è una ricetta pronta per la conceria?
No. Descrive condizioni di laboratorio di uno studio storico e non dimostra l’idoneità per un diverso processo produttivo.
Attribuzione e approfondimenti
Il testo persiano attribuisce la ricerca a Bashir Katouzian (ingegneria tessile, sede Science and Research; Young Researchers Club di Shahr-e Rey), Amir Kiomarsi (ricerca sui materiali coloranti organici, Institute for Color Science and Technology, Tehran) e Abousaeid Rashidi (ingegneria tessile, sede Science and Research dell’Islamic Azad University, Tehran). I nomi sono qui traslitterati dal persiano.
Per un approfondimento collegato, leggi orientamento al mercato e innovazione nei prodotti in pelle. Per discutere esigenze sui materiali, consulta la pagina Contatti di Dalir.
